Zimo-Decoder


	ZIMO produziert nur Decoder höchster Qualität ("high end") !

ALLGEMEINES:

DCC-Adressen 1 ... 10239, Verbundadressen 1 ... 127, MM-Adressen 1 ... 80, Funktionen F0 ... F12 ( .. F20 für Sound)
14, 28 oder 128 (externe) Fahrstufen, 256 oder 1024 interne Stufen
Programmieren der CVs im "service mode" (am Programmiergleis) und im "operational mode"
ungestörter Fahrbetrieb (ohne Decoder-Reset und -Neustart) bei Kontaktunterbrechungen bis 1 oder 2 sec (wirksam auch ohne externen Energiespeicher)
automatisches Vermeiden des Anhaltens auf stromlosen Schienenstücken - Weichenherzen, Schmutz (wirksam, wenn externer Energiespeicher vorhanden)
DC-Analogbetrieb mit automatischer Erkennung, wahlweise ungeregelt oder geregelt
AC-Analogbetrieb (einschließlich Märklin Überspannungsimpuls zur Richtungsumkehr)
Update-fähige Software: Neue Software-Versionen werden ohne Öffnen der Lok geladen, mit Hilfe des ZIMO Decoder-Update-Gerätes MXDECUP oder MXULF, des Zentral-Fahrpultes MX31ZL oder des Basisgerätes MX10; vom Computer her über ZIRC (das "ZIMO Rail Center") oder direkt aus dem USB-Stick (über MX31ZL oder MX10)

SICHERHEIT:

Überstromschutz für alle Ausgänge, Übertemperaturschutz, Details siehe i unter "Dauerstrom" und "Spitzenstrom"
Schutz gegen Überspannungs-Spitzen der Motor-Induktivität durch Supressor-Dioden
Spannungsfestigkeit 35 V (MX695)

MOTORSTEUERUNG - und REGELUNG:

geräuscharme Hochfrequenz-Motoransteuerung, wahlweise mit 20 oder 40 kHz
geeignet für alle DC-Motoren und Glockenanker-Motoren (Faulhaber, Maxxon), mit Zusatzdioden auch AC-Motoren
auch für "schwierige Fälle" wie Fleischmann-Rundmotor, oder alte, nur niederfrequenz -taugliche Motoren
ZIMO Motorregelung mit Selbst-Optimierung und zahlreichen Einstellmöglichkeiten zur manuellen Optimierung
Geschwindigkeitskennlinie wahlweise Dreipunkt- oder frei-programmierbar in 28 Stufen (laut Norm)
km/h-Steuerung (pro Fahrstufe 1/2 km/h, 1 km/h oder 2 km/h)
als Alternative zur konventionellen Fahrstufen-Steuerung
einstellbare Maßnahme zum Ausgleich des Getriebeleerganges bei Richtungsumkehr zur Vermeidung des Anfahrrucks
ZIMO Beschleunigungseinstellungen („normgemäß“ laut Norm, zusätzlich „exponentiell“ für weiches Anfahren/Anhalten, „adaptiv“ gegen Anfahrruck)
Rangiertaten-Funktionen (Halbgeschwindigkeit, Reduktion oder Abschaltung der Anfahr-/Bremszeit, wahlweise durch F3, F4, oder MAN)

FUNKTIONEN und FUNKTIONSAUSGÄNGE:

volles NMRA Function mapping für F0 - F12, sowie ZIMO Erweiterungen (richtungsabhängige Zuordnungen, Schweizer Lichtsystem, u.a.
Dimmen, Blinken, amerikanische (Mars, Ditch, Strobe, ...) und andere Lichteffekte (Soft Start, Bremslicht, Flackern, autom. Zeitabschaltung, ..)
Fernlicht-/Abblendlicht-Umschaltung per Funktionstaste
zeitbegrenzte Kupplungsansteuerung für Krois und Roco und „Entkuppel-Walzer“ (automatisches Andrücken zur Hakenentlastung und Abrücken)
SUSI-Schnittstelle an 4-poligem SUI-Stecker

ZUGBEEINFLUSSUNG und RÜCKMELDUNG

Bremsstrecken DC, ABC (Anhalten über asymmetrisches DCC-Signal), „Märklin-Bremsstrecke"
ZIMO „signalabhängige Zugbeeinflussung“ (HLU) mit Geschwindigkeitslimits in 5 Stufen und "Halt vor dem roten Signal"
ZIMO Zugnummernerkennung in Verbindung mit ZIMO Digitalsystem und ZIMO Gleisabschnitts-Modulen
konstanter Bremsweg in zwei Verlaufsvarianten (Bremsung beginnt entweder immer sofort, oder umso später, je kleiner aktuelle Geschwindigkeit)
RailCom*: km/h Rückmeldung, CV "on-the-main" Auslesen und bestätigtes Programmieren, RailCom* Adressrückmeldung, viele weitere RailCom Anwendungen sind eingeplant in zukünftigen Software-Versionen

SOUND:

Laden der Sound-Projekte ähnlich (mit gleicher Ausrüstung) wie Laden neuer Software-Version (SW-Update, siehe oben)
Abspielrate 22 kHz (meistens verwendet) und 11 kHz, bis 6 Sound-Kanäle werden gleichzeitig wiedergegeben (z.B. Dampfschläge, Luftpumpe, Pfiff, ...)
Synchronisierung der Dampfschläge wahlweise durch Anschluss eine Achsdetektors (mechanisch. LED, Hall) oder durch
simulierten Achsdetektors, sowohl für den Sound als auch für die Rauch-Ventilator-Steuerung
Beschleunigungs- und Belastungsabhängigkeit; automatisch durchführbare Messfahrt zur Einjustierung der Lastabhängigkeit
u.v.a, siehe ZIMO Sound Data base, Betriebsanleitungen, usw

*RailCom ist ein Markenzeichen der Lenz GmbH, Gießen


	ZIMO verwendet bei seinen Decodern ein nicht immer ganz einfaches System für die Bezeichnung der Typen und Ausführungen. Hier finden Sie einen kleinen Leitfaden:


	Die MX618-Familie



	noch nicht lieferbar

MX618N18

EUR

noch nicht lieferbar

Techn. Daten für alle Typen der MX618-Familie
Total 0,7 A, Motorstrom bis 0,6 A,
6 Funktionsausgänge, davon 4 verstärkt,

MX618N18
18-poliger Steckverbinder “Next18” lt. VHDM Schnittstellennorm N-Spur-Decoder


	Die MX621-Familie

MX621	EUR	~~37,00~~ 35,00
MX621N	EUR	~~36,00~~ 34,50
MX621R	EUR	~~39,00~~ 38,00
MX621F	EUR	41,00

Techn. Daten für alle Typen der MX621-Familie
Total 0,7 A, Motorstrom bis 0,6 A,
4 Funktionsausgänge
12 x 6,5 x 2 mm
Die Decoder der MX621-Familie verstehen nur DCC, Servos sind nicht anschließbar, keine SUSI-Schnittstelle, kein erweitertes Functionmapping

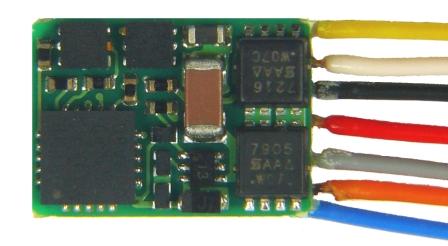

MX621
mit 7 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., Pluspol)
MX621N
mit 6 poliger Buchse nach NEM 651 (= NMRA RP 9.1.1 “small interface”) und Einbauplatz für 14 x 9 mm - Platine direkt an der Buchse.
MX621R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX621F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).

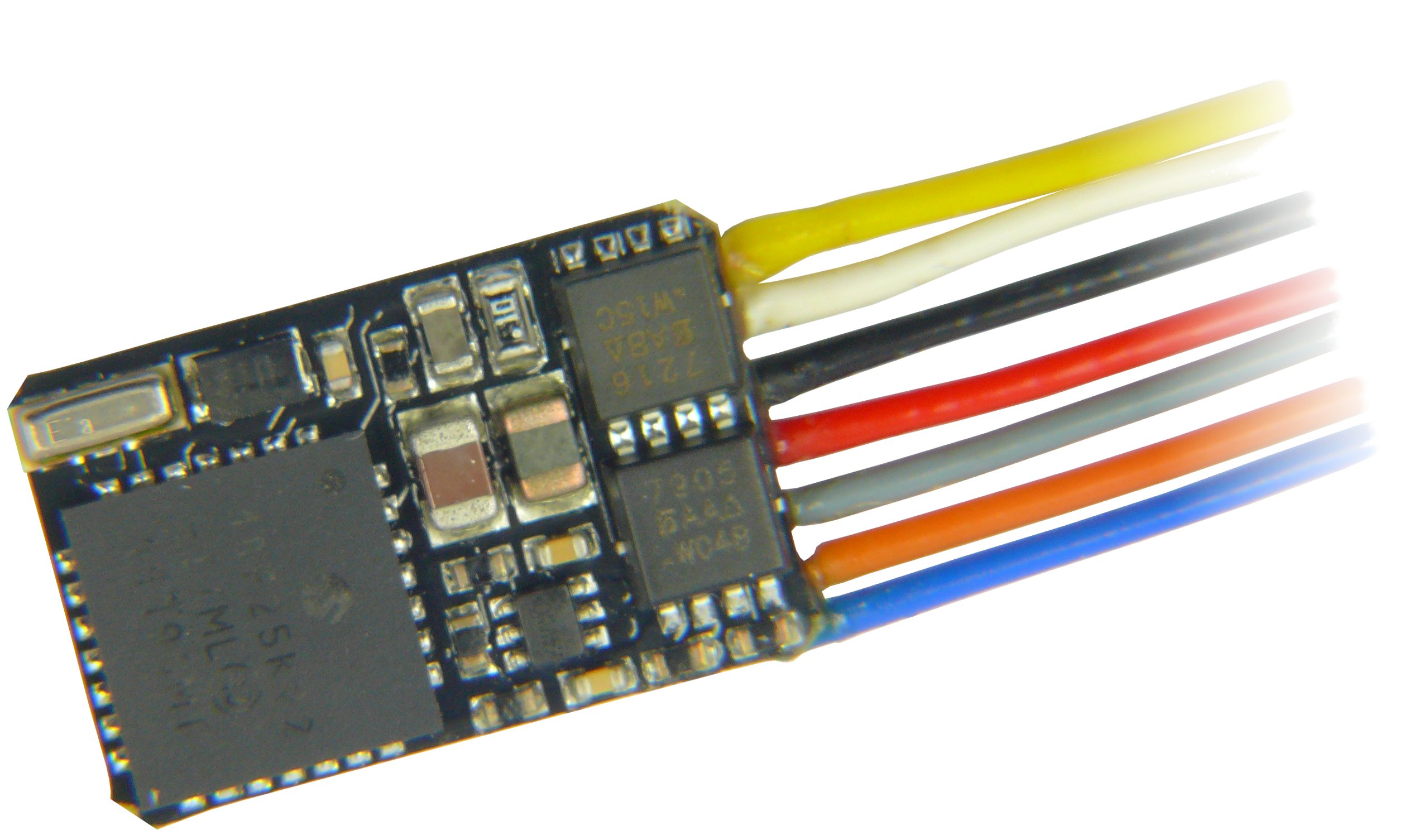

	Die MX622-Familie

MX622	EUR	~~33,00~~ 30,00
MX622N	EUR	~~32,00~~ 30,00
MX622R	EUR	~~35,00~~ 33,00
MX622F	EUR	37,00

Techn. Daten für alle Typen der MX622-Familie
Total 0,8 A
4 Funktionsausgänge
14 x 9 x 3 mm

MX622
mit 7 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., Pluspol)

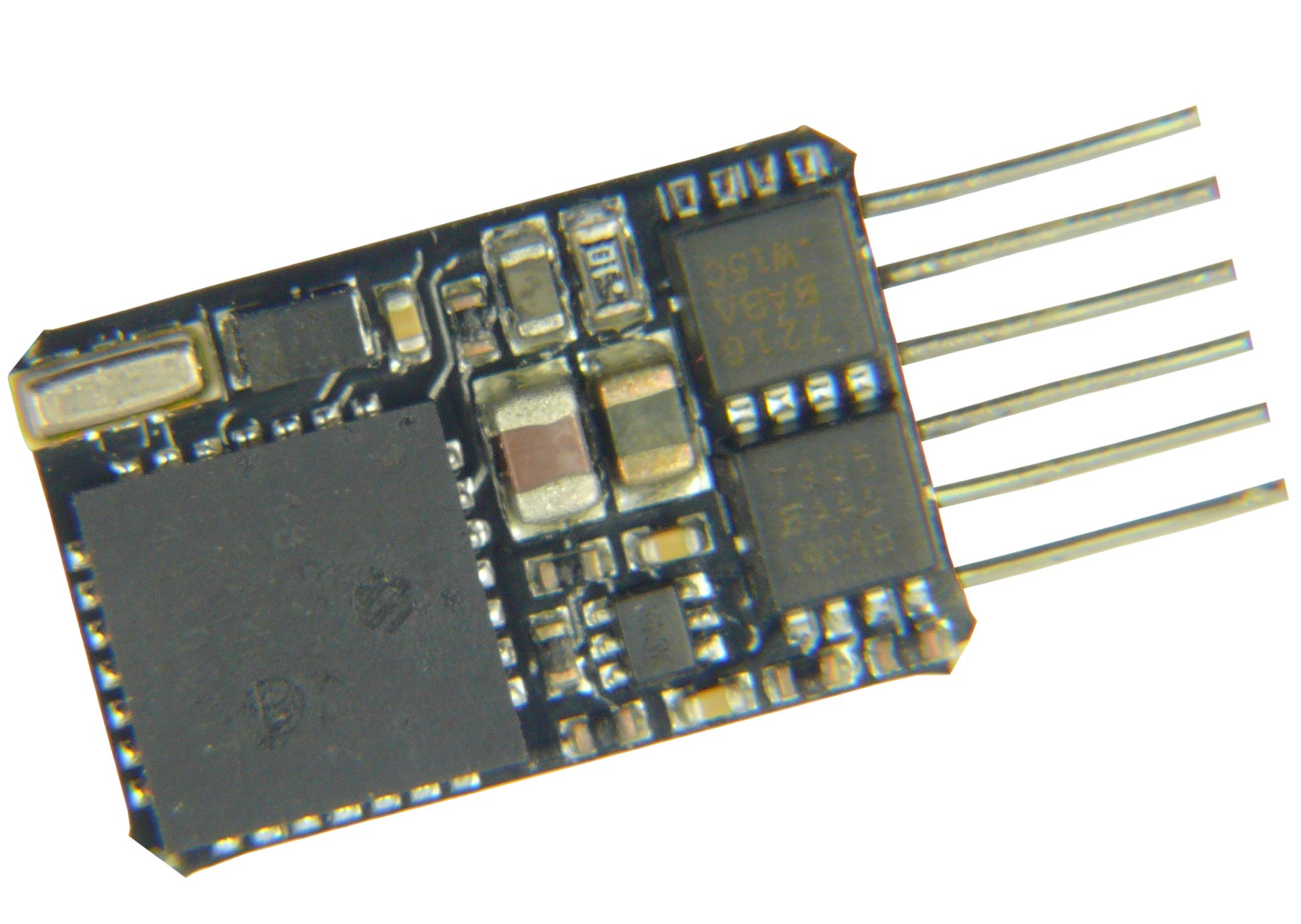

MX622N
mit 6 poligem Schnittstellenstecker nach NEM 651 (= NMRA RP 9.1.1 “small interface”) und Einbauplatz für 14 x 9 mm - Platine direkt an der Buchse.
MX622R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX622F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).


	Die MX623-Familie

MX623	EUR	~~28,00~~ 26,00
MX623P12	EUR	~~27,00~~ 25,50
MX623R	EUR	~~30,00~~ 28,00
MX623F	EUR	32,00

Techn. Daten für alle Typen der MX623-Familie
Total 0,8 A
4 Funktionsausgänge
20 x 8,5 x 3,5 mm

MX623
mit 7 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., Pluspol)
MX623N
mit 6 poligem Schnittstellenstecker nach NEM 651 (= NMRA RP 9.1.1 “small interface”) und Einbauplatz für 14 x 9 mm - Platine direkt an der Buchse.
MX623R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).

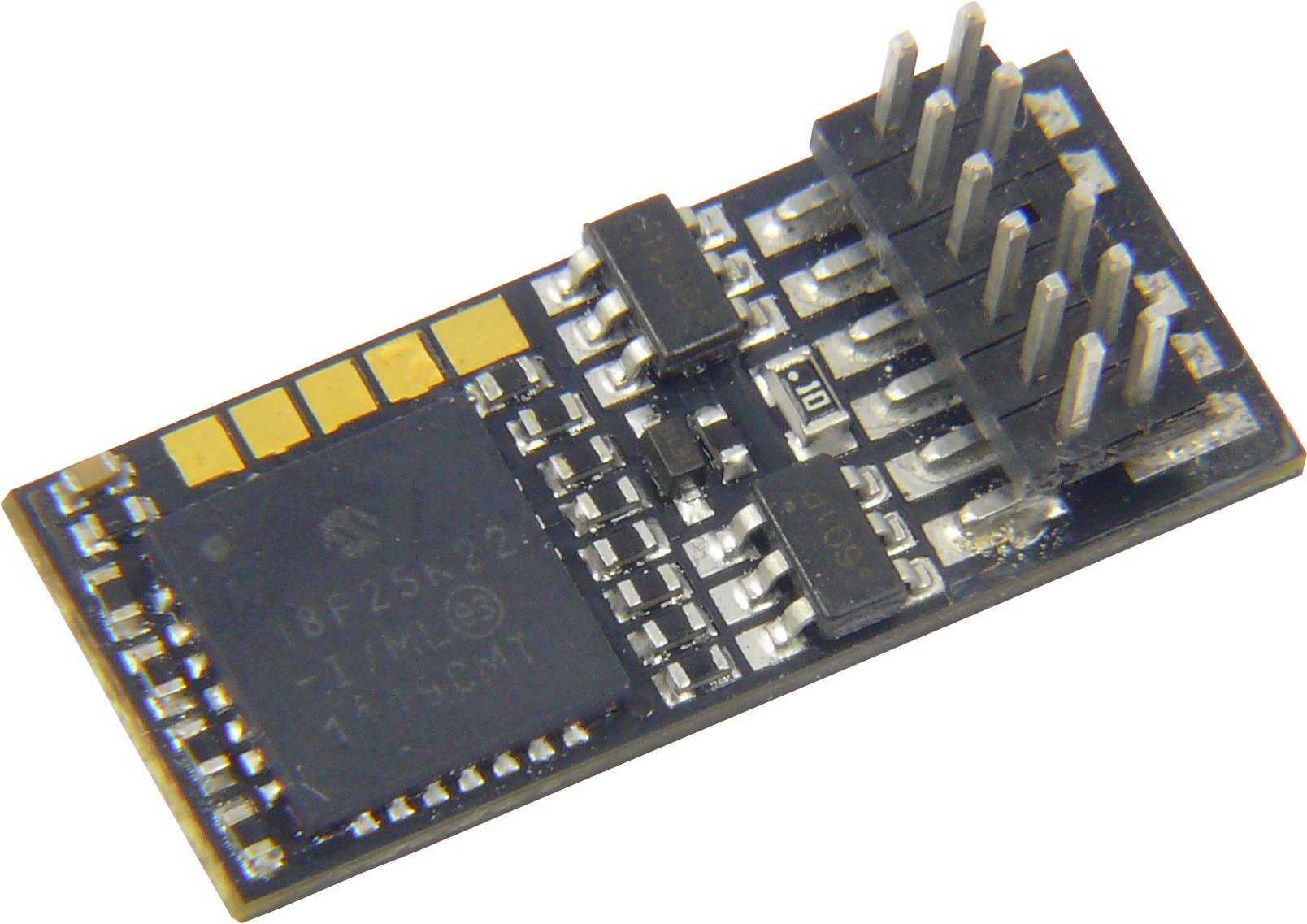

MX623P12
mit 12-poliger PluX-Schnittstelle nach NEM 658


	Die MX630-Familie

MX630	EUR	~~33,00~~ 31,00
MX630R	EUR	~~35,00~~ 33,00
MX630F	EUR	37,00
MX630P16	EUR	~~32,00~~ 30,00

Techn. Daten für alle Typen der Familie MX630
Total 1,0 A
6 Funktionsausgänge
20 x 11 x 3,5 mm

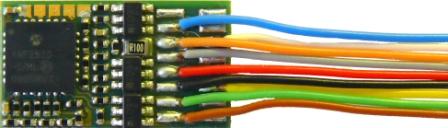

MX630
mit 9 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol)
MX630R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX630F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
MX630P16
mit 16-poliger PluX-Schnittstelle nach NEM 658

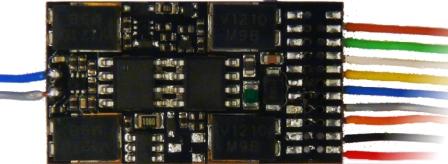

	Die MX632-Familie

MX632	EUR	~~43,00~~ 42,00
MX632R	EUR	~~45,00~~ 43,00
MX632F	EUR	47,00
MX632D	EUR	~~42,00~~ 41,00
MX632C	EUR	~~42,00~~ 41,00
MX632V	EUR	~~50,00~~ 49,00
MX632W	EUR	~~50,00~~ 49,00
MX632VD	EUR	~~49,00~~ 48,00
MX632WD	EUR	~~49,00~~ 48,00

Techn. Daten für alle Typen der Familie MX632
Total 1,6 A
mit Energiespeicher-Anschaltung
8 Funktionsausgänge
28 x 15,5 x 4 mm

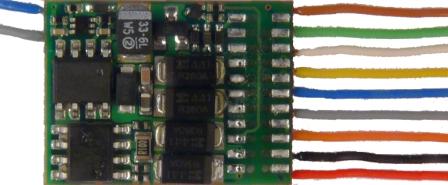

MX632
mit 11 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol, 2 x Energiespeicher)
MX632R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX632F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).

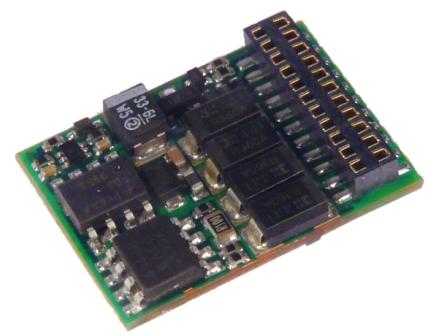

MX632D
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 verstärkt
MX632C
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 Logikpegel
MX632V
mit Niederspannung 1,5 V
mit 11 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol, 2 x Energiespeicher)
MX632W
mit Niederspannung 5 V
mit 11 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol, 2 x Energiespeicher)
MX632VD
mit Niederspannung 1,5 V
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 verstärkt
MX632WD
mit Niederspannung 5 V
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 Logikpegel


	Die MX633-Familie

MX633	EUR	~~43,00~~ 41,00
MX633R	EUR	~~45,00~~ 43,00
MX633F	EUR	47,00
MX633P16	EUR	~~41,00~~ 40,00
MX633P22	EUR	~~42,00~~ 41,00

Techn. Daten für alle Typen der Familie MX633
Total 1,2 A
mit Energiespeicher-Anschaltung
10 Funktionsausgänge
22 x 15 x 3,5 mm

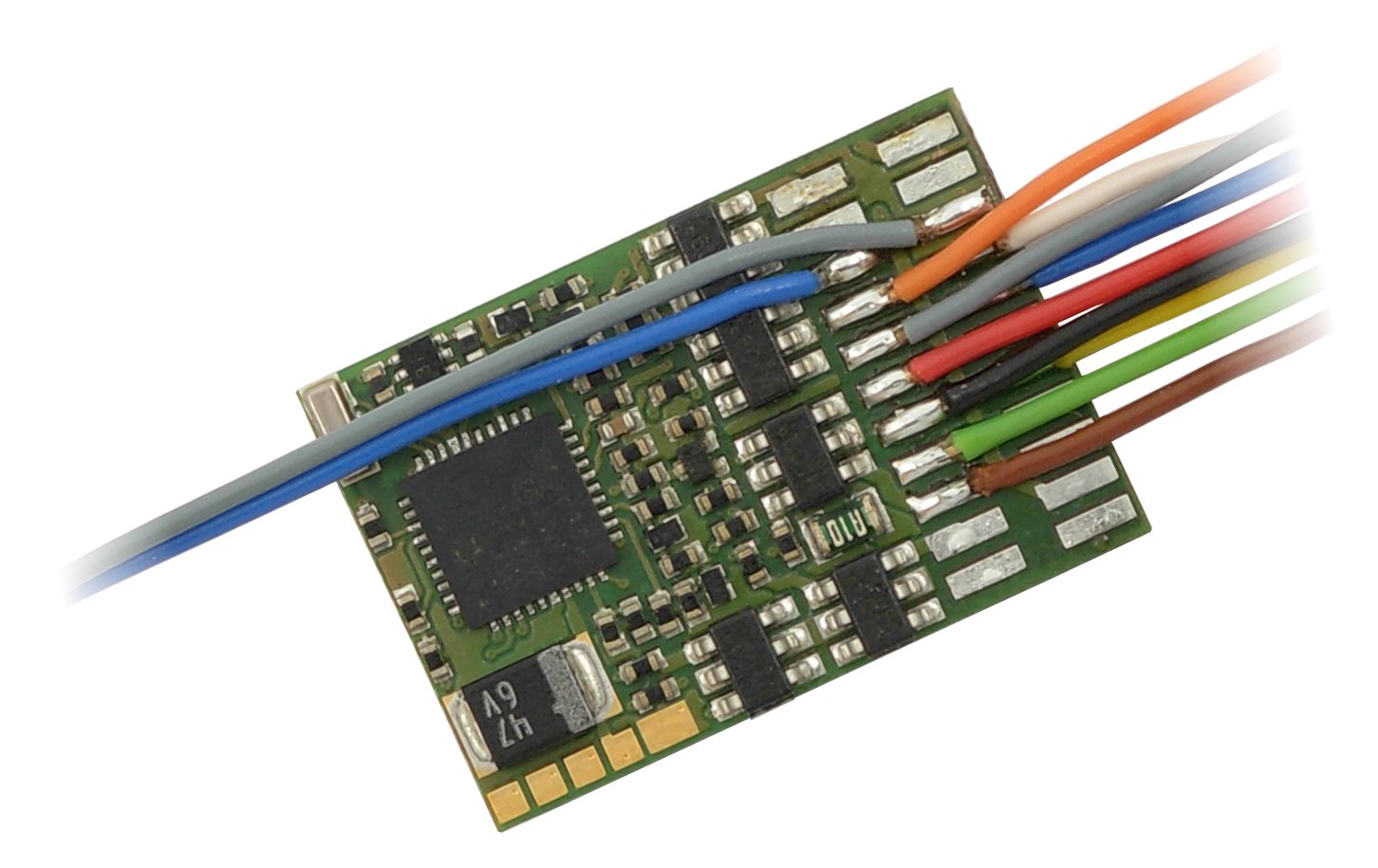

MX633
mit 11 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol, 2 x Energiespeicher)
MX633R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX633F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
MX633P16
mit 16-poliger PluX-Schnittstelle nach NEM 658

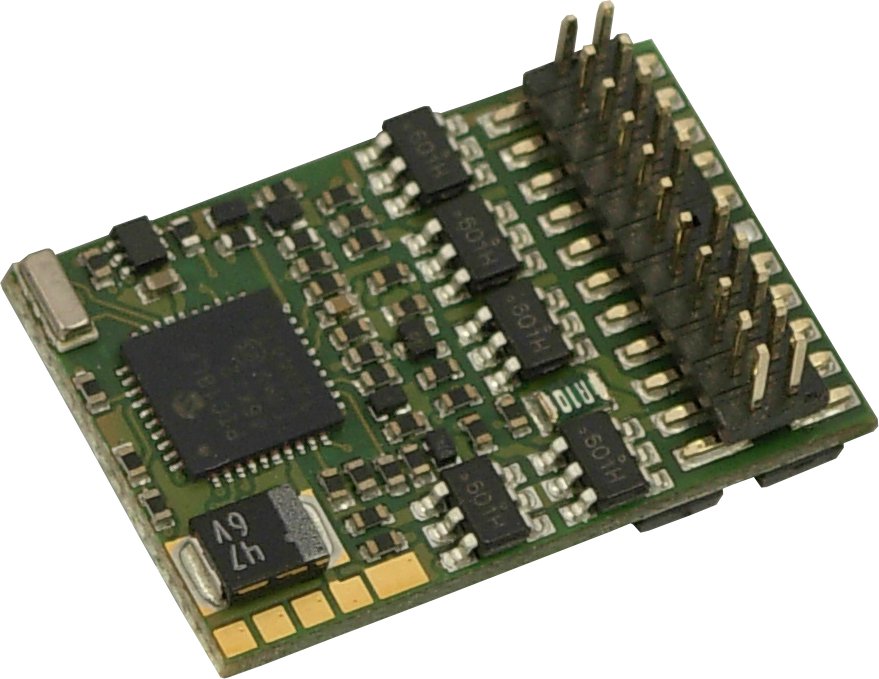

MX633P22
mit 22-poliger PluX-Schnittstelle nach NEM 658


	Die MX634-Familie

MX634	EUR	~~38,00~~ 37,00
MX634R	EUR	~~40,00~~ 39,00
MX634F	EUR	42,00
MX634D	EUR	~~37,00~~ 36,00
MX634C	EUR	~~37,00~~ 36,00

Techn. Daten für alle Typen der Familie MX634
Total 1,2 A
mit Energiespeicher-Anschaltung
6 Funktionsausgänge
20,5 x 15 x 4 mm

MX634
mit 11 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol, 2 x Energiespeicher)
MX6314
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX634F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
MX634D
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 verstärkt
MX634C
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 Logikpegel


	Die MX644-Familie mit Sound

MX644D	EUR	~~89,00~~ 85,00
MX644C	EUR	~~89,00~~ 85,00

Techn. Daten für alle Typen der Familie MX644
Total 1,2 A, 3 Watt Audio
mit Energiespeicheranschaltung
8 Funktionsausgänge
2 Servoausgänge
30 x 15 x 4 mm

MX632D
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 verstärkt
MX632C
mit 21-poliger MTC-Schnittstelle nach NEM 660, FA3 und FA4 Logikpegel

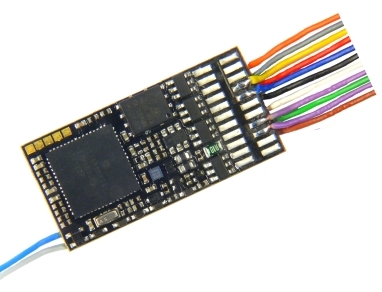

	Die MX645-Familie mit Sound

MX645	EUR	~~92,00~~ 86,00
MX645R	EUR	~~94,00~~ 88,00
MX645F	EUR	96,00
MX645P16	EUR	~~88,00~~ 84,00
MX645P22	EUR	~~8900~~ 85,00

Techn. Daten für alle Typen der Familie MX645
Total 1,2 A, 3 Watt Audio
mit Energiespeicheranschaltung
10 Funktionsausgänge
2 Servoausgänge
30 x 15 x 4 mm

MX645
mit 13 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol, 2 x Energiespeicher, 2 x Lautsprecher)
MX645R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX645F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
MX645P16
mit 16-poliger PluX-Schnittstelle nach NEM 658
MX645P22
mit 22-poliger PluX-Schnittstelle nach NEM 658


	Die MX646-Familie mit Sound

MX646	EUR	~~102,00~~ 97,00
MX646R	EUR	~~104,00~~ 98,00
MX646F	EUR	106,00
MX646N	EUR	~~99,00~~ 95,00
MX646L	EUR	99,00

Techn. Daten für alle Typen der Familie MX646
Total 1 A, 1 Watt Audio
4 Funktionsausgänge
2 Servoausgänge
28 x 10,5 x 4 mm

MX646
mit 9 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., Pluspol, 2 x Lautsprecher)
MX646R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX646F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
MX646N
mit 6-poligem Schnittstellenstecker nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
MX646L
mit abgewinkeltem 6-poligem Schnittstellenstecker nach NEM 651 (= NMRA RP 9.1.1 “small interface”).


	Die MX648-Familie mit Sound

MX648	EUR	~~102,00~~ 97,00
MX648R	EUR	~~104,00~~ 98,00
MX648F	EUR	106,00
MX648P16	EUR	~~99,00~~ 95,00

Techn. Daten für alle Typen der Familie MX648
Total 0,8 A, 1 Watt Audio
6 Funktionsausgänge
2 Servoausgänge
20 x 11 x 4 mm

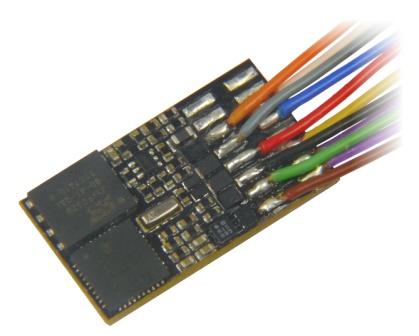

MX648
mit 11 hochflexiblen Litzen 120 mm (2 x Strom, 2 x Motor, 2 x Stirnl., 2 x Funkt., Pluspol, 2 x Lautsprecher)
MX648R
mit 8-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 652 (= NMRA RP 9.1.1 “medium interface”).
MX648F
mit 6-poligem Schnittstellenstecker an 70 mm - Litzen nach NEM 651 (= NMRA RP 9.1.1 “small interface”).
MX648P16
mit 16-poliger PluX-Schnittstelle nach NEM 658


	Die MX658-Familie



	noch nicht lieferbar

MX658N18

EUR

noch nicht lieferbar

Techn. Daten für alle Typen der MX618-Familie
Total 0,8 A
4 Funktionsausgänge, davon 4 verstärkt,
4 Logikpegel-Ausgänge

MX618N18
18-poliger Steckverbinder “Next18” lt. VHDM Schnittstellennorm N-Spur-Decoder


	Die MX695-Familie mit und ohne Sound

MX695KN

EUR

noch nicht bekannt

MX695KS	EUR	~~198,00~~ 190,00
MX695KV	EUR	~~208,00~~ 199,00
MX695LS	EUR	~~168,00~~ 160,00
MX695LV	EUR	~~188,00~~ 180,00

Techn. Daten für alle Typen der Familie MX695
Total 6 A, 10 Watt Audio (außer MX695KN!)
8 oder 14 Funktionsausgänge
4 Servoausgänge
51 x 40 x 13 mm
1 oder 3 Niederspannungen

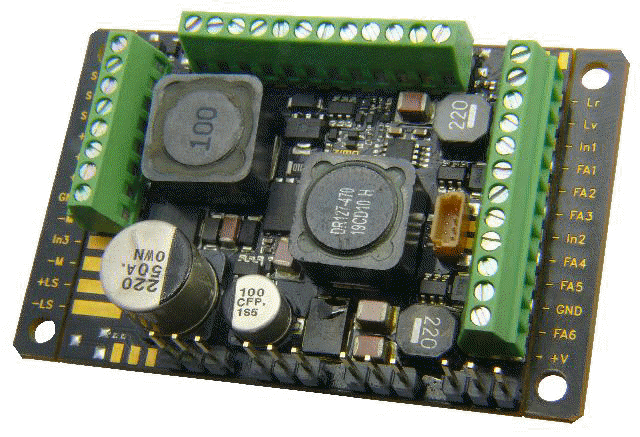

MX695KN
mit 32 Schraubklemmen und 12 Stifte, 14 Funktionsausgänge, 3 Niederspannungen, KEIN SOUND

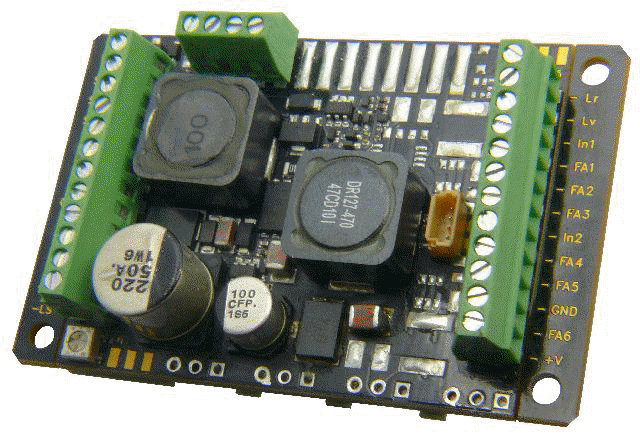

MX695KS
mit 28 Schraubklemmen, 8 Funktionsausgänge, 1 Niederspannung

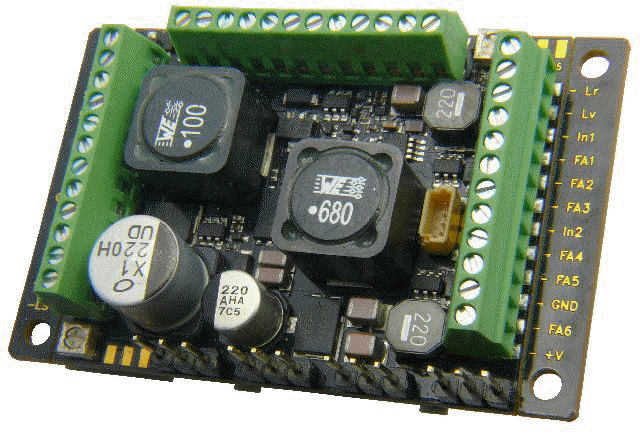

MX695KV
mit 36 Schraubklemmen und 12 Stifte, 14 Funktionsausgänge, 3 Niederspannungen

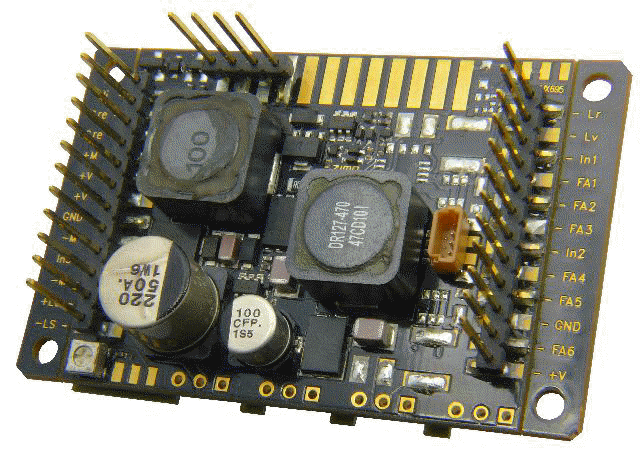

MX695LS
mit 28 Stifte, 8 Funktionsausgänge, 1 Niederspannung
MX695LV
mit 48 Stifte und 12 Stifte, 14 Funktionsausgänge, 3 Niederspannungen


	Die MX696-Familie mit und ohne Sound

MX696N

EUR

noch nicht bekannt

MX696S	EUR	~~158,00~~ 150,00
MX696V	EUR	~~178,00~~ 170,00

Techn. Daten für alle Typen der Familie MX696
Total 4 A, 10 Watt Audio (außer MX696N!)
8 oder 14 Funktionsausgänge
4 Servoausgänge
55 x 29 x 18 mm
1 oder 2 Niederspannungen

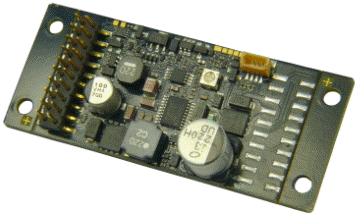

MX696N
mit 20 Stifte, 8 Funktionsausgänge, 1 Niederspannung, KEIN SOUND

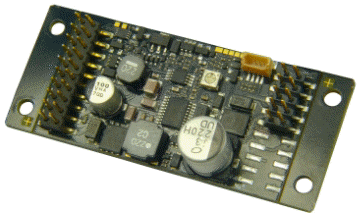

MX696S
mit 30 Stifte, 8 Funktionsausgänge, 1 Niederspannung

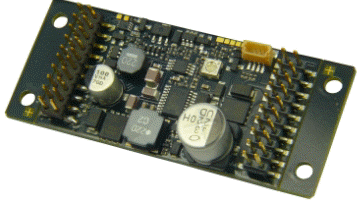

MX696V
mit 40 Stifte, 14 Funktionsausgänge, 2 Niederspannungen


	Die MX681-Familie (Funktionsdecoder)

MX681	EUR	~~28,00~~ 26,00
MX681N	EUR	~~27,00~~ 25,00

Techn. Daten für alle Typen der Familie MX681
Total 0,7 A
6 Funktionsausgänge
12 x 6,5 x 2 mm

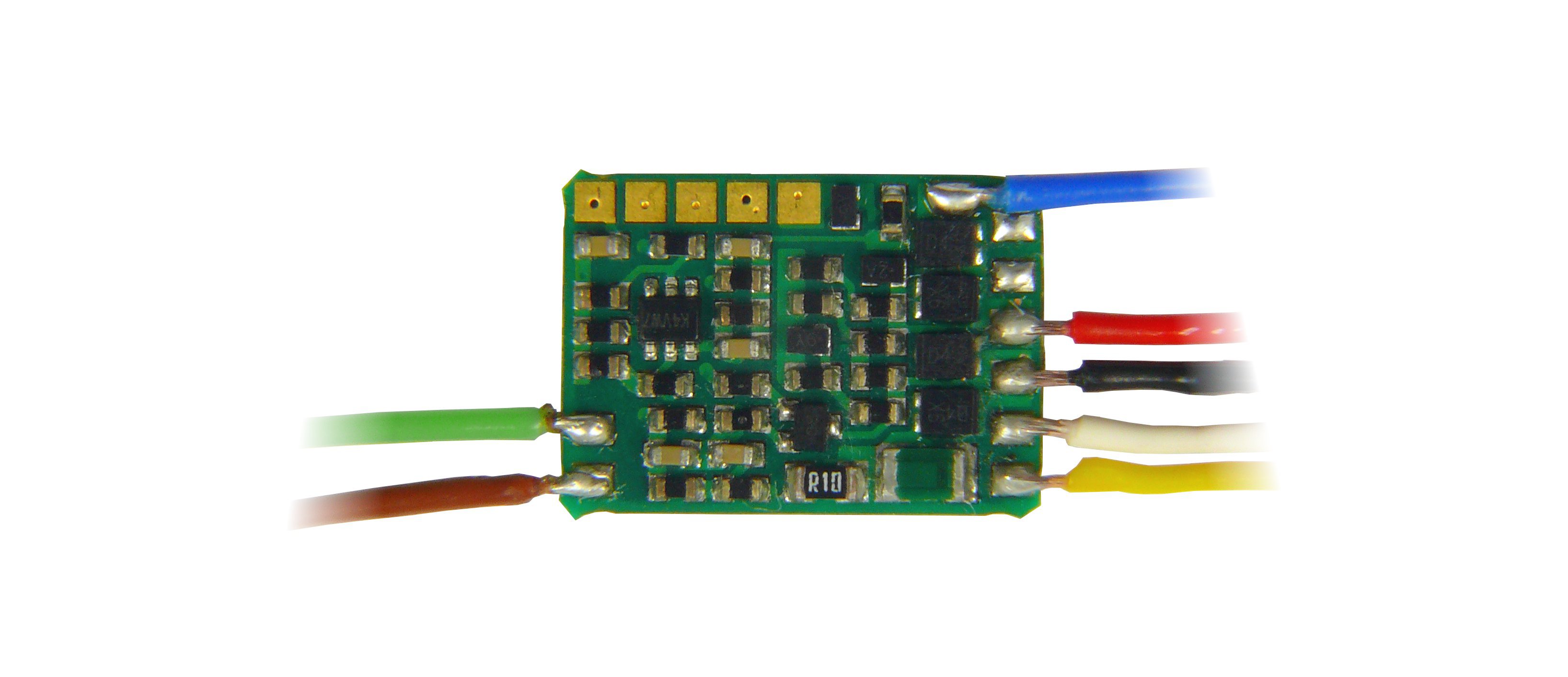

MX681
mit 7 hochflexiblen Litzen 120 mm (2 x Strom, 4 x Funkt., Pluspol)

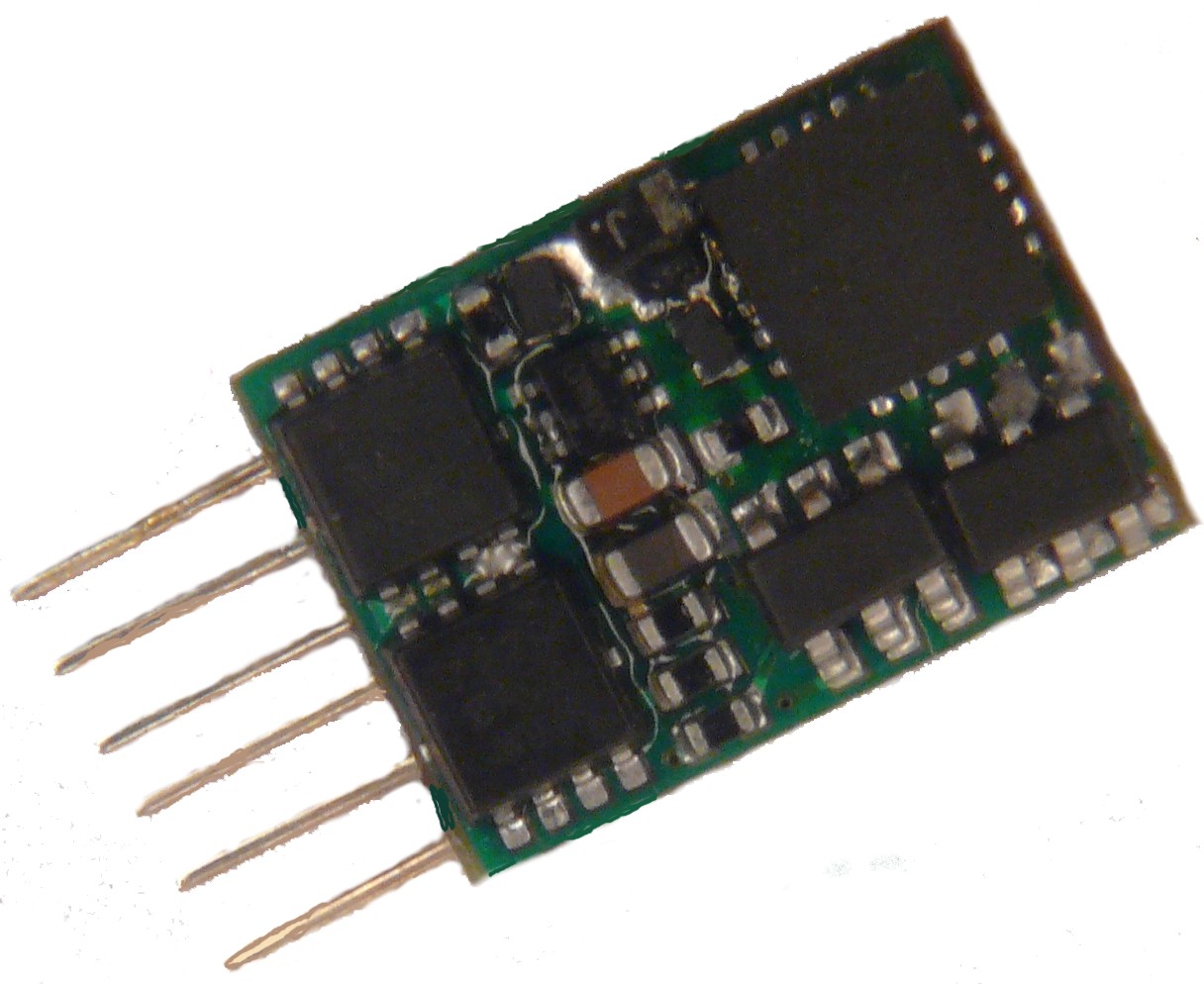

MX681N
mit 6-poligem Schnittstellenstecker nach NEM 651 (= NMRA RP 9.1.1 “small interface”).


	Die MX685-Familie (Funktionsdecoder)

MX685	EUR	~~26,00~~ 24,50
MX685P16	EUR	~~25,00~~ 24,50

Techn. Daten für alle Typen der Familie MX685
Total 1 A
8 Funktionsausgänge
20 x 11 x 3,5 mm

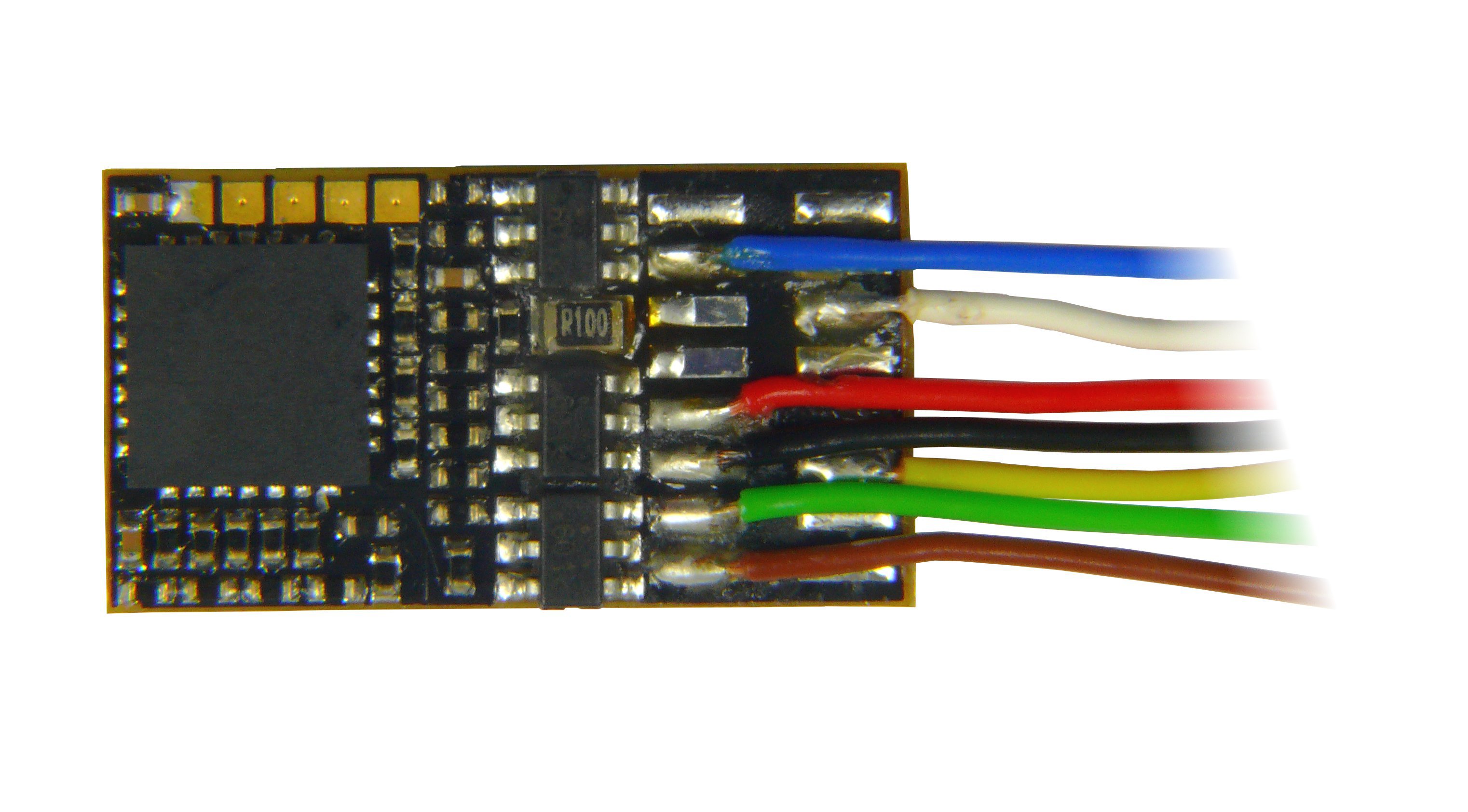

MX685
mit 7 hochflexiblen Litzen 120 mm (2 x Strom, 4 x Funkt., Pluspol)

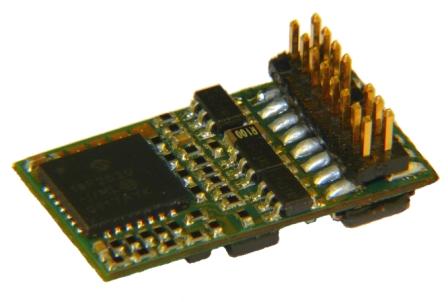

MX685P16
mit 16-poliger PluX-Schnittstelle nach NEM 658


	Die MX686-Familie (Funktionsdecoder)

MX686	EUR	30,00
MX686D	EUR	29,00

Techn. Daten für alle Typen der Familie MX686
Total 1,2 A
mit Energiespeicher-Anschaltung
8 Funktionsausgänge
20,5 x 15 x 4 mm

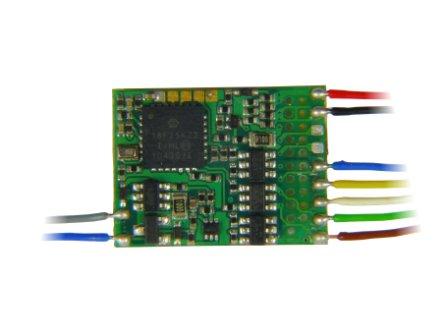

MX686
mit 9 hochflexiblen Litzen 120 mm (2 x Strom, 4 x Funkt., Pluspol, 2 x Energiespeicher)
MX686D
mit 21-poliger MTC-Schnittstelle nach NEM 660


	Die MX687-Familie (Funktionsdecoder)




		noch nicht lieferbar

MX687

EUR

noch nicht bekannt

Techn. Daten für alle Typen der Familie MX686
Total 1,6 A
mit Energiespeicher-Anschaltung
8 Funktionsausgänge
28,5 x 15,5 x 4 mm

MX687
mit 9 hochflexiblen Litzen 120 mm (2 x Strom, 4 x Funkt., Pluspol, 2 x Energiespeicher)


	Die MX820-Familie (Zubehördecoder)

MX820E	EUR	~~25,00~~ 24,00
MX820D	EUR	29,00
MX820V	EUR	33,00
MX820X	EUR	38,00
MX820Y	EUR	43,00
MX820Z	EUR	28,00

Techn. Daten für alle Typen der Familie MX686
Total 0,8 A
19 x 11 x 3,5 mm

MX820E
Einzelweichendecoder
mit 5 hochflexiblen Litzen 120 mm
4 Eingänge
MX820D
wie MX820E jedoch abgedichtet
dadurch etwas größer: 23 x 12 x 3,5 mm
MX820V
Zweifach-Weichendecoder
mit 8 hochflexiblen Litzen 120 mm
4 Eingänge
MX820X
wie MX820E
jedoch zusätzlich 8 Ausgänge für LEDs
MX820Y
wie MX820V
jedoch zusätzlich 16 Ausgänge für LEDs

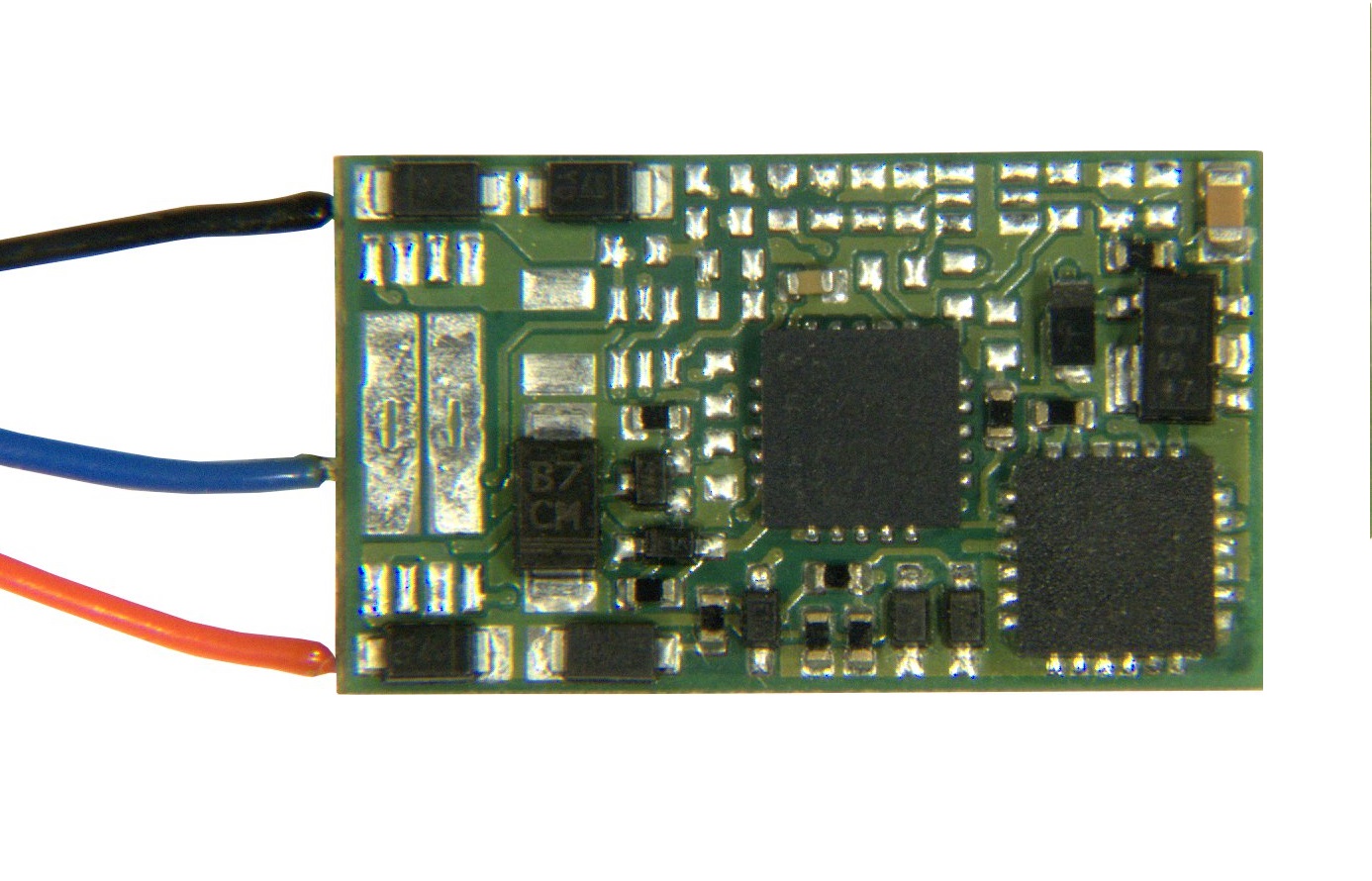

MX820Z
ohne Weichenausgänge
jedoch 16 Ausgänge für LEDs


	Zimo Digital-Zentralen und andere Geräte finden Sie auf unserer Digital-Zentralen-Seite.
